1W，定电压输入，隔离非稳压单路输出模块电源（B_LS-1W）

来源: | 作者:proe0304c | 发布时间: 2017-10-24 | 1998 次浏览 | 分享到:

应用范围
模块电源_B_LS-1W系列产品是专门针对线路板上分布式电源系统中需要产生一组与输入电源隔离的电源应用场合而设计。该产品适用于：
1) 输入电源的电压比较稳定（电压变化范围±10%Vin）
2) 输入输出之间要求隔离（隔离电压≤1500VDC）；
3) 对输出电压稳定度和输出纹波噪声要求不高；如：纯数字电路，一般低频模拟电路，继电器驱动电路等。

基本应用电路推荐
1.输出负载要求：为了确保该模块电源能够高效可靠的工作，使用时，其模块电源输出最小负载不能小于额定负载的10%。若您所需模块电源的功率确实较小，请在模块电源的输出端并联一个电阻，建议阻值相当于10%额定功率。模块电源建议降额使用。
2.过载保护：在通常工作条件下，该模块电源输出电路对于过载情况无保护功能。最简单的方法是在电路中外加一个断路器。

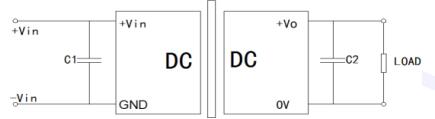

3.推荐电路：若要求进一步减少模块电源输入输出纹波，可在模块电源输入输出端连接一个电容滤波网络，应用电路如下图所示。
但应注意选用合适的滤波电容。若电容太大，可能会造成启动不良问题。对于模块电源的每一路输出，在确保安全可靠工作的条件下，推荐容性负载值如下表所示。
