气体报警器

[应用描述]

气体报警器是气体泄露检测报警仪器。当工业环境中可燃或有毒气体泄露时，气体报警器检测到气体浓度达到爆炸或中毒报警设置的临界点时，报警器就会发出报警信号，以提醒工作采取安全措施，并驱动排风、切断、喷淋等系统，防止发生爆炸、火灾、中毒事故，从而保证安全生产。气体报警器分为家庭用气体报警器和工业用气体报警器。家庭用气体报警器主要是检测煤气和天然气泄露。电源模块产品基本上是用在工业气体报警器中，工业用固定式气体报警器由报警控制器和探测器组成，控制器可放置于值班室内，主要对各监测点进行控制，探测器安装于气体最易泄露的地点，其核心部件为内置的气体传感器，传感器检测空气中气体的浓度。探测器将传感器检测到的气体浓度转换成电信号，通过线缆传输到控制器，气体浓度越高，电信号越强，当气体浓度达到或超过报警控制器设置的报警点时，报警器发出报警信号，并可启动电磁阀、排气扇等外联设备，自动排除隐患。NA-1000MS 多通道漏氢监测系统由 NA-1000MR型监控主机和 NA-1000D 传感单元构成，用于监测氢冷发电机组氢气爆炸下限以内的含量，最多可带16个传感单元，对多点集中控制。由监控主机提供电源，将气体浓度信号转化为电信号送入监控主机，大屏幕 LCD 彩屏直接显示多路氢气浓度和报警情况。当氢气浓度达到预置报警值时，系统发出报警信号，以提醒及早采取安全措施，从而保障安全生产。

因发电机气密试验不合格的氢冷发电机严禁投运，为了防止氢冷发电机的氢气漏入封闭母线，在发电机出线箱与封闭母线连接处应装设隔氢装置，并在适当地点设置排气孔和加装漏氢监测装置。应按时监测氢冷发电机油系统、主油箱内、封闭母线外套内的氢气体积含量。在线定量监测氢冷发电机各相封闭母线及油、水系统中的漏氢浓度，展示被测处气体浓度的变化趋势及实现定额报警等功能，从而为漏氢点的寻找和及时处理提供了方便，为氢冷发电机的安全经济运行创造了有利条件，将有效防止严重危及人身和设备安全的氢爆事故发生。

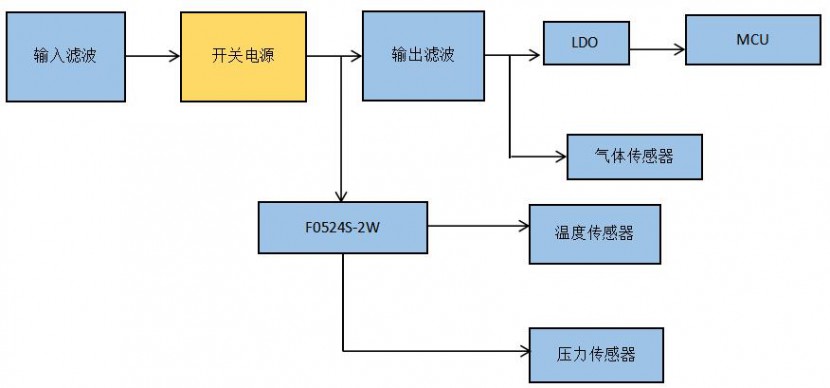

【典型应用方框图】

[供电说明]

该方案主要是通过各类传感器检测到现场的信号，在将这些信号通过 MCU 和 AD 转化成直观的数码液晶显示或者通过蜂鸣器进行直接报警，从而实现了对气体的探测与报警作用。

我们电源供电主要有两大部分：

• MCU 供电——根据 MCU 的类型主要有：5V 和 3.3V
• ​传感器供电——根据传感器的类型主要供电有：5V、12V、15V和24V等，此方案采用的是隔离dcdc电源模块F0524S-2W，将5V转换到24V给温度和压力传感器供电。

[产品推荐]

F0524S-2W 输入电压：5V        输出电压：24V         功率：2W

F0305S-2W 输入电压：3V        输出电压：5V           功率：2W

F2412S-2W 输入电压：24V      输出电压：12V         功率：2W
