RTU

[应用描述]

RTU（Remote Terminal Unit）即远程测控终端，是监测、监控及数据采集（SCADA）系统的终端测控单元。SCADA 系统以计算机为基础，能实现远程数据采集、设备控制、测量、参数调节以及信号报警等功能，可以广泛应用于电力、水利、石油、化工、市政等行业中，用于地理环境恶劣无人值守的环境下进行远程监控。整个 SCADA 系统由监控中心、若干分散分布在各个监控点上的远程测控终端（RTU）和通信介质三部分组成。RTU 作为系统的独立工作站点，完成现场数据的采集与处理、现场执行机构的控制以及与监控中心的远程通信，具有易扩展性和易维护性的特点，而且自成体系，当远程通信中断时能独立运行，不影响对现场的监控功能。

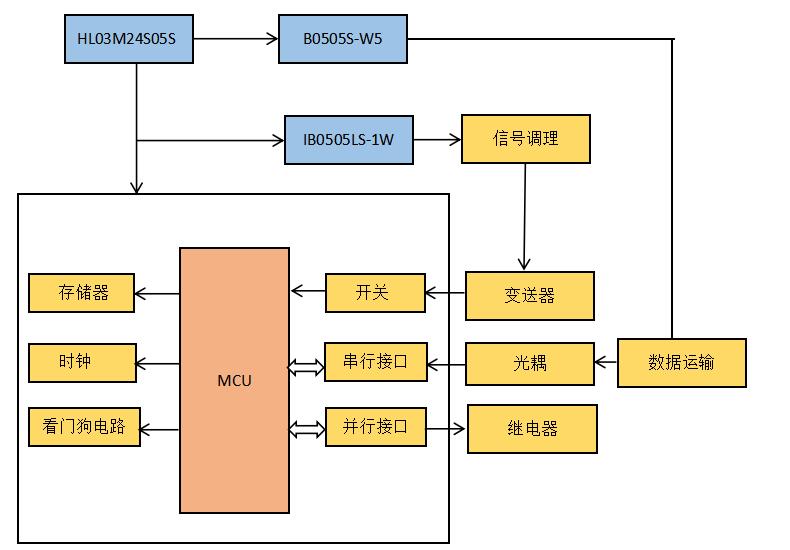

【典型应用方框图】

[供电说明]

 1.RTU系统电源解决方案：一般给RTU内部处理器、存储器、I/O模块、各种扩展模块电源供电的电压为5VDC，可通总线提供的24V总线电源利用dc-dc电源模块HL03M24S05S隔离变压获得。对于通信部分可以通过隔离dc-dc电源模块B0505S-W5和光耦隔离提高通信的可靠性。信号调理dcdc电源模块的供电由定压稳压系列dc-dc电源模块IB0505LS-1W提供稳定的dcdc电源模块的低纹波直流电压。

2.隔离变搜模块解决方案：信号调理的信号输出为0-10V的电压信号可以通过隔离变送模块隔离后送给处理器0-10V电压信号经过多路开关转换成可处理的数字信号。隔离变送器供电可直接由系统电源的5V电压供电。

[产品推荐]

B0505S-W5              输入电压：5V        输出电压：5V       功率：0.5W

IB0505LS-1W           输入电压：5V        输出电压：5V       功率：1W

HL03M24S05S         输入电压：24V      输出电压：5V       功率：10W

HL03M24D05S         输入电压：24V      输出电压：5V       功率：10W
