印刷折页机


[应用描述]

1、此方案是简要介绍印刷折页机在印刷设备上的应用,印刷折页机是采用特殊设计的光电传感器和按键实现对信号的实时采集,经过单片机处理后,通过相应的控制电路对电磁阀、离合器及电机实现控制,而我司dcdc电源模块_HL15M24S05B是给单片机、按钮及控制电路进行供电。

2、印刷折页机主要是由信号采集、信号处理、控制电路及相应受控模块四个部分组成。信号采集部分主要包括按钮和各种传感器,信号处理部分主要是单片机,控制电路包括光耦、MOS控制电路,受控模块包括电磁阀、离合器及电机等。

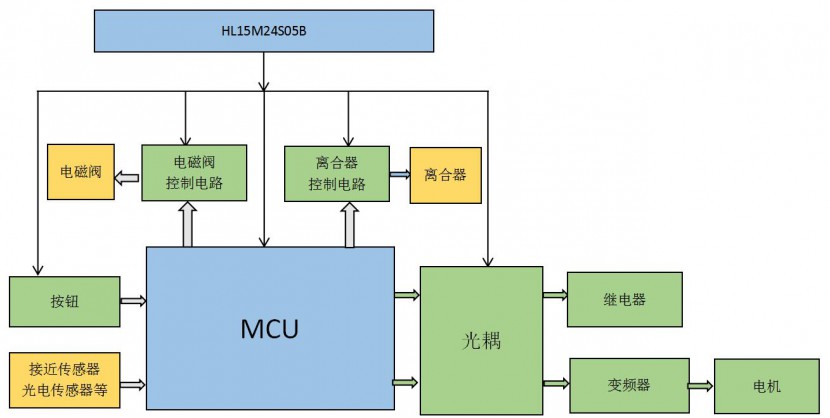

【典型应用方框图



[供电说明]

此方案中用到我司dcdc电源模块HL15M24S05B ,主要是给按钮、光耦、MCU、电磁阀控制电路和离合器控制电路五部分隔离供电,首先是按钮和传感器进行信号采购后传输到单片机,单片机经过处理后,发出四路控制信号,第一路控制光耦控制继电器,第二路通过控制变频器控制电机,第三路通过 MOS管控制电磁阀,第四路是控制离合器,经过各部分的组合,实现印刷折页机的整体运行。





[产品推荐]

 HL15M24S05B输入电压:24V       输出电压:5V          功率:15W

 HL15W24S05B输入电压:24V       输出电压:5V          功率:15W

 HL06M24S05A输入电压:24V       输出电压:5V          功率:6W

 HL06W24S05A输入电压:24V       输出电压:5V          功率:6W
