产品特点
- 效率高达94%
- 低纹波、噪声
- 无需外加散热片
- 短路保护，过热保护
- 工作温度范围：-40℃～+85℃
- 可靠性高（MTTF≥100 万小时）
- 国际标准引脚方式
- 引脚与LM78XX 系列兼容
- 超小型SIP 封装，满足UL94-V0
- 100%满载老化
| 产品型号列表 | ||||||
| 型号 | 输入电压（VDC） | 输出电压（VDC） | 输出电流 | 典型效率（％） | ||
| 标称 | 范围 | (mA) | ||||
|
| 最大 | 最小 | ||||
| K781.5-1500 | 12 | 4.75~18 | 1.5 | 1500 | 82 | 77 |
| K781.8-1500 | 12 | 4.75~18 | 1.8 | 1500 | 84 | 80 |
| K782.5-1500 | 12 | 4.75~18 | 2.5 | 1500 | 88 | 84 |
| K7803-1500 | 12 | 4.75~18 | 3.3 | 1500 | 90 | 86 |
| K7805-1500 | 12 | 6.5~18 | 5 | 1500 | 93 | 90 |
| K786.5-1500 | 12 | 8~18 | 6.5 | 1500 | 94 | 92 |
应用范围

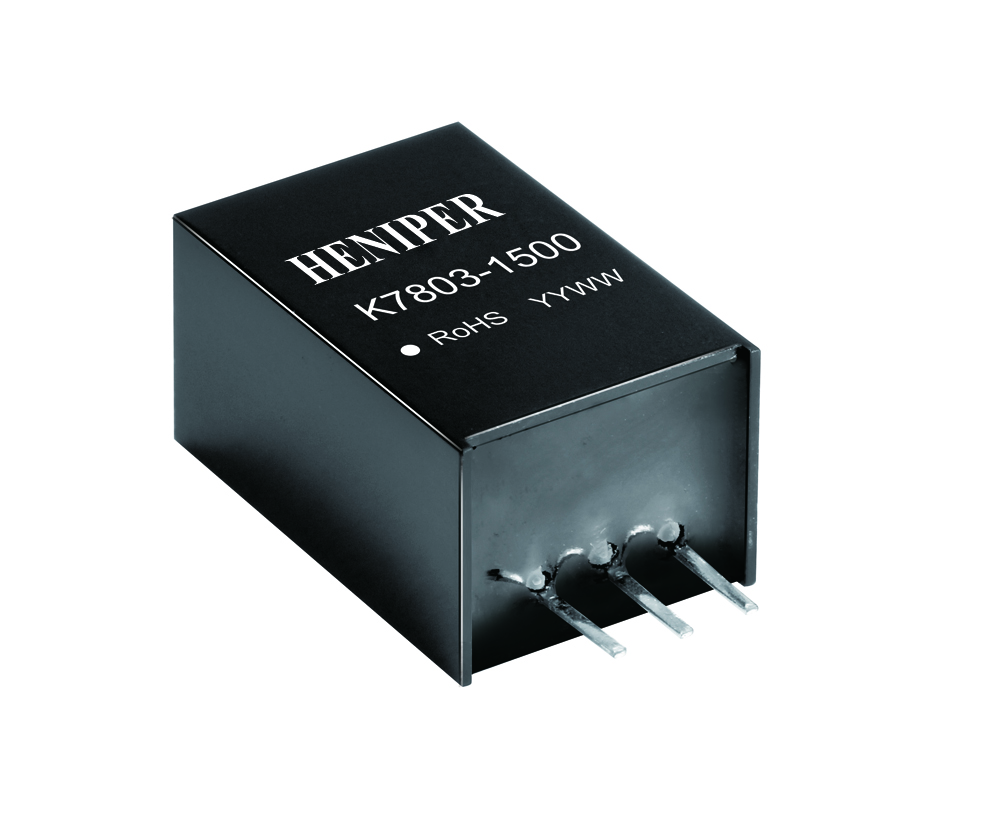

电源模块_K78XX-1500 系列产品是高效率的开关稳压器，是78XX系列三端线性稳压器的理想替代品。电源模块效率高，损耗小，发热低，使用时无需外加散热片。
基本应用电路推荐
1.根据使用条件合理增加外接电容C1、C2，且外接电容需靠近K78 系列的引脚
2.对于纹波噪声要求较高的场合应外接LC 滤波电路，L 一般取10uH-47uH，电容可以选用低ESR 电容和电解电容，如下面推荐外接电路图所示：
