产品特点
- 效率高，输出纹波噪声低
- 宽输入电压 2:1 & 4:1
- 无需外部元件
- 长期短路保护（自恢复）
- 工作温度范围：-40℃～+85℃
- 隔离电压高达1500VDC
- 金属屏蔽
- 可靠性高（MTBF≥100万小时）
- 国际标准DIP封装
- 环保设计，符合RoHS指令
- 100%满载老化

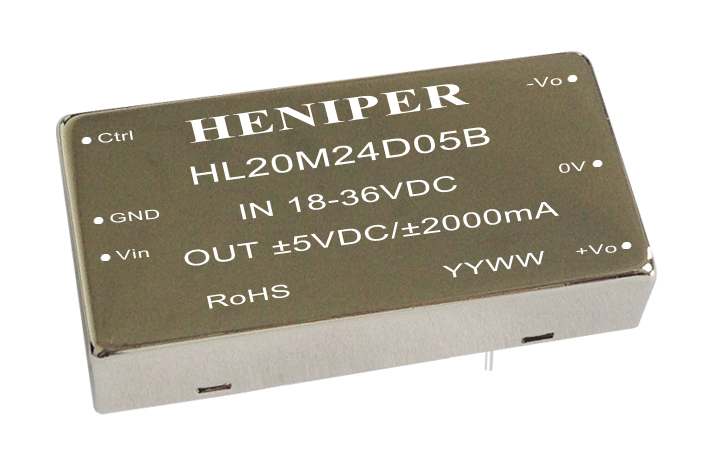

dc dc隔离电源模块_HL20_B系列产品是专门针对布板空间狭小，且输入电压变化范围大、输入输出必须隔离的电源电路应用场合而设计。
产品输出功率为20W，dc dc隔离电源模块输入电压范围主要有9-18VDC,18-36VDC,36-75VDC,9-36CDV,18-72VDC具有短路保护功能。
dc dc隔离电源模块适用于：
1)输入电源的电压变化范围≤2:1 & 4:1；
2)输入输出之间要求隔离≤1.5KVDC；
3)输出电压稳定度和输出纹波噪声要求较高。广泛应用于工控、电力、仪器仪表、通信等领域。
| 一般特性 | |||||
| 项目 | 条件 | 最小 | 典型 | 最大 | 单位 |
| 绝缘电阻 | 500VDC | 1000 | —— | —— | MΩ |
| 绝缘电压 | 测试时间1分钟，漏电流小于1mA | 1500 | —— | —— | VDC |
| 开关频率 | 额定输入电压 | —— | 250 | —— | KHz |
| MTBF | 1000 | —— | —— | K hours | |
| 重量 |
| —— | 28 | —— | 克 |
| 大小尺寸 |
| 50.8×25.4×11.8（不带散热片） | mm | ||
| 50.8×25.4×21.8（带散热片） | |||||
| 外壳材质 | | ||||
注意事项
1.dc dc隔离电源模块_HL20_B使用时除了负载不能超过最大负载（即满负载）以外,在整个输入电压范围内，其dc dc隔离电源模块输出最小负载不能小于满负载的5%，否则输出纹波可能会迅速增大，不能保证产品性能均符合本手册中之所有性能指标；
2.dc dc隔离电源模块_HL20_B不支持热插拔，不能并联使用；
