电源模块应用笔记之隔离及绝缘特性

摘要： 隔离能力是电源模块一个非常重要的特性，输入/出的隔离可以提供独立，不同极性的电源给负载，常常用于仪器仪表、数据处理和噪声敏感电路中负载与电源及系统的相互隔离，防止共模干扰，也用于工业、电力、医疗系统人身安全隔离和矿井中的防爆等。

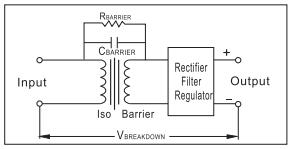

如图：

ILEAKAGE=VBREAKDOWN/RBARRIER=2π（60HZ)(CBARRIER)(240V)

CBARRIER:隔离电容；输入初级线圈同输出次级圈的耦合电容；

RBARRIER：隔离电阻；输入/出间的阻性，一般在加500VDC电压测试；

ILEAKAGE：漏电流；由于隔离电容的存在，在输入/输出间引起的电流；

VBREAKDOWN：测试电压，这里为240VAC/60HZ；也可以是其他值或噪声电压；

当为其他值时：Zf=1/J2πfCis    IL=Vtest/Zf

Cis:隔离电容  f：给定值（测试信号） Vtest:测试信号电压；

由上可见，一个低漏电、高噪声抗扰性、高隔离的电源模块一定需要很低耦合电容的隔离材料；实际的绝缘测试需要按照相应规定和专门的仪器，相关的隔离测试参数有：

绝缘强度：在电源模块的输入输出间加隔离电压（直流或交流的峰值）测试1分钟。

绝缘电阻：在电源模块的输入输出间加500VDC，测的输入输出间绝缘电阻大于1GOhm.
