2W，定电压输入模块电源（H_S-2W）

产品特点

•   体积小、功率密度高
•   效率高，输出纹波噪声低
•   热稳定性能好，温度特性好
•   工作温度范围：-40℃～+85℃
•   可靠性高（MTBF≥350万小时）
•   国际标准SIP封装，节省PCB空间
•   环保设计，符合ROHS指令
•   100%满载老化

应用范围

模块电源H_S-2W系列产品是专门 针对线路板上分布式电源系统中需要产生一组与输入电源隔离的电源应用场合而设计。该产品适用于：

1) 输入电源的电压比较稳定（电压变化范围±10%Vin）

2) 输入输出之间要求隔离（隔离电压≤6000VDC）；

3) 对输出电压稳定度和输出纹波噪声要求不高；如：纯数字电路，一般低频模拟电路，继电器驱动 电路等。

基本应用电路推荐

1.输出负载要求：为了确保该模块电源能够高效可靠的工作，使用时，其模块电源输出最小负载不能小于额定负载的10%。若您所需功率确实较小，请在模块电源输出端并联一个电阻，建议阻值相当于10%额定功率。产品建议降额使用。
2.过载保护：在通常工作条件下，该模块电源输出电路对于过载情况无保护功能。最简单的方法是在电路中外加一个断路器。

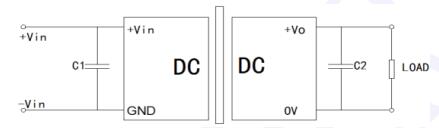

3.推荐电路：若要求进一步减少模块电源的输入输出纹波，可在输入输出端连接一个电容滤波网络，应用电路如下图所示。
但应注意选用合适的滤波电容。若电容太大，可能会造成启动不良问题。对于每一路输出，在确保安全可靠工作的条件下，推荐容性负载值如下表所示。
